在光学材料中,锗材料日益广泛地被用于红外、夜视技术中。锗属于第Ⅳ主族元素、金刚石结构, 锗具有比较优越的物理和化学性质, 其主要应用于半导体材料、红外光学材料、化工催化剂、医学应用及其他一些新用途领域, 尤其是作为一种优异的红外光学材料使用。锗不溶于水, 化学性能稳定, 在可见光区域它是不透明的。锗对微波则有很好的透过性,锗是一种比较脆的材料, 抗机械冲击性能也比较差。当锗作为红外材料使用时, 加工重点是要保证材料表面具有较高的光洁度和良好的透过率。与光学玻璃相比,锗的机械性能具有一定的优越性,因而选择锗晶体作为车削技术运用的加工材料进行实验。经多次实验,现以锗晶体作为光学加工材料,以普通数控车床作为加工设备,开发出了一套替代传统光学零件加工研磨工艺的车削工艺,在现行光学零件加工中进行了工艺改革,提高了劳动效率。

采用CO2激光器作为光源,热释电摄像机作为探测器,采集了单缝衍射图像. 根据单缝衍射原理,测量了不同焦距的一组红外锗透镜的单色焦距,给出了实测结果. 讨论了影响测试的主要误差因素. 通过计算采样数据的调制传递函数,精确确定被测透镜焦平面的位置. 介绍了图像采集系统长度尺寸的精确标定方法.

在可见光范围内,常用的测定焦距的方法有:放大率法、精密测角法、阿贝焦距仪法等. 上述方法是根据几何光学原理,针对可见光而言的. 根据物理光学的原理,又可采用泰伯效应、单缝衍射等方法,测量透镜的单色焦距. 此类方法大多采用已经商品化的CCD 等作为光电探测器. 在红外波段,尤其在中远红外波段,由于红外光不可见,且用于红外波段的高精度光电探测器价格昂贵,应用也不广泛,所以一般难以测定红外光学系统的焦距.国内曾报道在红外传递函数测定仪上,应用传统的测角方法对红外光学系统的焦距进行了测量. 随着红外热成像技术的发展,红外光学系统的质量愈显重要. 焦距作为红外光学系统的基本特征参数,必须得到准确测定. 本文根据夫琅和费单缝衍射的原理,以CO2激光器作为光源,测定红外锗透镜的焦距.

产品介绍:

锗的宽光谱工作范围(2-16µm)和在可见光谱范围内的不透过性,锗很适合红外激光应用。

它也不容易与空气、水、碱金属和酸性物起反应(除了硝酸)。(加工尺寸:Φ5-Φ150)

应用:

锗透镜主要应用于,红外测温仪,红外热成像仪,红外镜头,Co2激光器等设备等。

我们的优势:

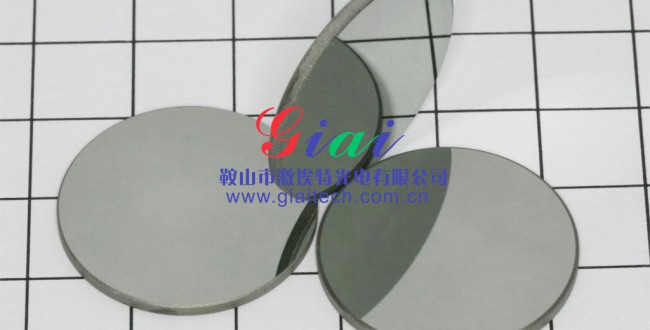

激埃特生产锗透镜,使用光学级单晶锗为基材,使用新型抛光技术加工,表面具有非常

高的表面精度,锗透镜的2个面上会镀8-14μm增透膜,可极大的减少基材的反射率,增透

膜工作波段透过率达到95%以上。
