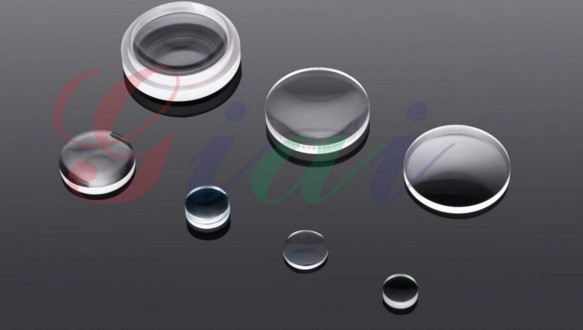

透镜归纳丈量仪顾名思义即是对透镜透镜组的归纳丈量,它广泛适用于透镜生产厂家及透镜运用厂家的精细丈量。

首要应用在透镜加工中的首要加工目标的操控和出货查验,能够对透镜安装的单透镜的功用目标的进料检查和安装精度的准确监控。

透镜透镜组)的光学丈量参数,在许多光学丈量仪器中呈现频率最高的也是最基本的包含:曲率半径(ROC)、

有用焦距(EFL)、前后焦距(FFL/BFL)、基地误差、视点对比等参数。

光学测验的仪器有哪些呢?如今市场上光学测验的仪器还真有点玲琅满目了,如数字偏疼仪、全主动焦距仪、光电测角仪、透镜归纳测验仪、

激光干涉仪等。其各仪器依据不一样的厂家、测验规模、商品的类型等又有许多不一样的类型,但同类商品,

其测验原理也有一些相通的当地,在这里,咱们挑选其间的一款全主动透镜归纳测验仪的测验原理进行说明。



一、曲率半径的丈量

曲率半径是反映单个球面信息的最首要的目标之一,也是球面加工中需求操控的直接参数。曲率半径的加工操控精度直接影响透镜焦距等功用目标。

传统的曲率半径丈量是运用样板操控,需求预先制造精细的样板,而且增加了损坏加工好镜片的危险,

如今许多厂家已逐步运用非触摸式无损的丈量办法来代替传统的丈量办法,选用全主动化丈量,操作简单,便利,丈量效率高。

曲率半径丈量原理:

曲率半径选用反射式状况来丈量的。高质量的CCD相机分别对透镜外表和曲率基地反射调焦成像,调焦方位由测验软件对CCD收集的叉丝像和光栅

尺数据进行精准核算得出。右图所示分别为高低透镜的外表像和基地像成像方位,透镜待测面的曲率半径等于两个方位之间的间隔。

QQ图片20200902110745

二、焦距的丈量

焦距是最首要的透镜规划目标之一,尽管它无法在加工过程中直接操控,但其反映 了各个曲面包含曲率、资料、厚度等的归纳信息。焦距的精度直

接影响着该透镜的实践运用功用。焦距依据详细核算的方位不一样,又能够分为有用焦距(EFL)、后焦距(BFL)、前焦距(FEL)、其丈量的原理略有不一样。

焦距丈量的原理:

有用焦距是指光学主平面到对应焦点的间隔,丈量办法为透射式形式,丈量波长选用冷光源双竖线叉丝经平行光管、待测透镜、消色差物镜和光电

自准直仪物镜,在CCD上成双竖线像。丈量软件操控电动平移台对图画准确调焦,并依据所收集的图画主动核算特测透镜的焦距。

前后焦距是透镜光学外表顶点到相应焦点的间隔、其丈量办法与曲率半径丈量相似,体系的探测部件分别对透镜外表(反射法)和焦平面(透射法)

调焦成像,调焦方位由测验软件对 CC D收集的叉丝像和光栅尺数据进行精准核算得出,前后焦距等于两个方位之间的间隔。

焦距的丈量时,操作者需求挑选 ”焦距丈量” 软件选顶 ,并依据待测透镜焦距的规模挑选镜头和分划板类型后 ,调理光电自准直仪的方位 ,在屏幕上

找到清晰的双竖线叉丝像 ,就能够得到其焦距值,真成果将依序显现在显现框中。

三、基地误差的丈量

偏疼(或基地偏)对透镜安装和应用功用起着至关首要的效果,透镜(或透镜组)的偏疼指光轴与参阅轴不重合时,光轴与参阅铀的方位或方向误差。

丈量透镜(透镜组)偏疼的办法通常是让样品旋转,通过增加装备必定透镜旋转设备,归纳丈量仪也能够用作高精度的偏疼丈量仪。

如右图所示,平行光入射(透射或反射)通过被测样品后将十字叉丝像成像在其焦平面(或曲率基地)上。高精度工业CCD相机收集到十字叉丝的图画,

以及透镜转动导致的像的跳动。再运用测验软件准确核算十字叉丝像的跳动巨细,然后核算出被测件的偏疼巨细。

得益于体系的精细规划和精度,实践偏疼测验的操作十分便利:依据被测样品的焦距挑选镜头,将透镜样品置于样品台上(下图示),调理V型支架,

使其与镜旁边面充沛触摸。用橡皮旋转轮股动透镜以V型为基准旋转,CCD相机可接连收集十字线图画,如左图示由测验软件主动核算出十字像在透

镜焦平面上的跳动半径和对应的视点(即:透镜的偏疼值)。

012

别的还有很对于性丈量的的基地偏的仪器:

高精度柱面透镜偏疼丈量仪:首要用于测验柱面透镜基地误差有关目标的仪器,一起也适用于矩形球面透镜基地误差的透反式丈量。

数字式透镜偏疼丈量仪:专门对于大尺度多镜片的光学镜头组基地误差精细丈量仪器、配有、高精度的气浮旋转台股动镜组平稳转动,然后完成非触摸式的丈量。

双光路基地误差丈量仪:更适合红外镜头或两头装镜片的镜头安装。

010_副本

四、角精度的对比丈量

其丈量原理也是运用平行光管原理,坐落准直透镜后焦平面上照亮的十字线被投射到无限远,又反射镜反射后,再经准直透镜成像在高精度CCD工业相机感光面上。

自准直仪光轴和反射镜视点之间的细小变化会导致十字像方位的误差,体系将这个误差转化成需求丈量的视点值。

009
