TO管帽是近期出现频率非常高的名词,它是应用在光电子领域的光学元件,

可能大家对其认识的比较少,下面小编带您具体的去了解一下吧。

晶体管外壳 (TO) 是控制某种特殊导电电子外壳的国际行业标准名称。

logo0105

TO 封装包含两个元件:管座和管帽。在光电子领域中,管帽实现了两大基本功能。

首先,它们对传输和接收应用领域中的光学元件提供了持久可靠的保护。

其次,作为光学接口,它们还确保了光学信号的顺利传输。

因此,安装在管帽中的窗口或透镜的光学性质必须达到相当高的要求。

logo04

一般情况下,我们可以将管帽分为两种不同类型:模塑TO管帽&透镜:

在对金属和玻璃进行密封处理时不使用任何其它材料。此类管帽适用于所有传统类型的光学信号传输。单晶硅片

logo03

焊接TO管帽&透镜:
在对金属和玻璃进行熔融处理时添加了焊料玻璃。此类管帽适用于包含特殊光学元件的各种精密应用。

将管座和管帽焊接在一起可形成 TO 封装。在此过程中,封装空间内部的氧气将被抽空,以增强防腐性能。

对于TO管帽我们只分为以上的两种,更多的知识请大家继续关注我们红外镀膜厂家官方公众号,

详情咨询"激埃特光电"客服,了解有关此过程的详细信息。

logo02

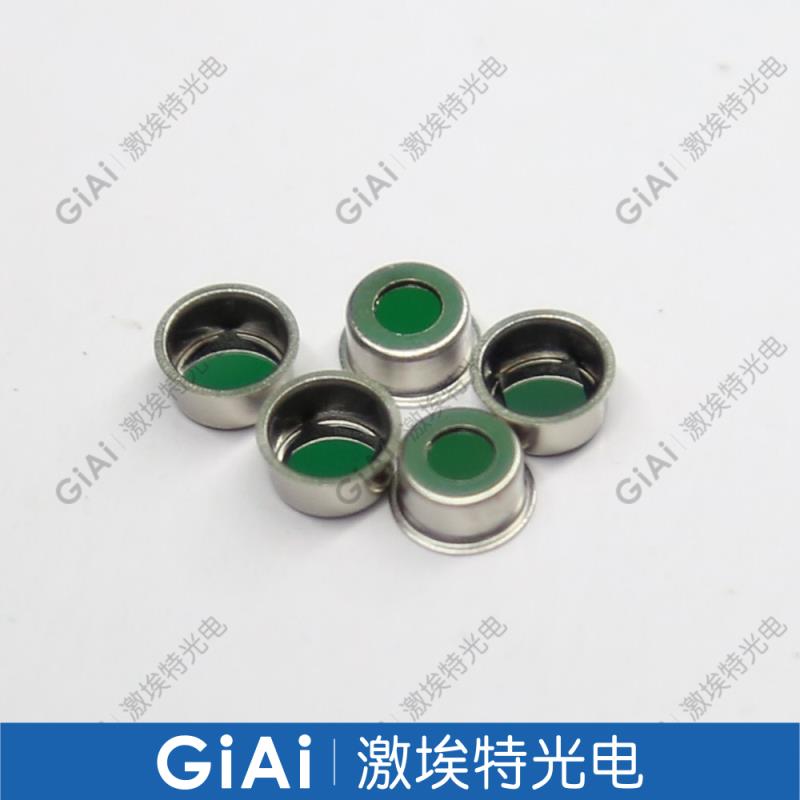

TO管帽

1.常规使用储存环境:温度 20~25℃,湿度 50% ~ 70%;
2.产品尺寸:管帽:外径 5.4±0.1mm,小外径 4.6±0.03mm,
内孔 2.5±0.05, 厚度 0.2±0.03mm;滤光片规格:长/宽 2.9±0.05,厚度 0.5±0.05。
3.产品图片
11
4.包装方式:PVC 胶膜包装/客户指定方式;

5.光谱图: 2.5-5um T<1%,5.5-14um T>80%
微信图片_20200309155256
LP5.5um 硅片
基 材:单晶硅
尺 寸:
2.8*2.8*0.5mm
2.9*2.9*0.5mm
3.0*3.0*0.5mm
5_838_1821122_670_670_副本
镀膜尺寸:
4 寸(直径 100mm) 6 寸(直径 150mm)
成品尺寸公差:0/-0.15mm成品厚度公差:±0.05mm
光 学 特 性:
2-5um @ Tave<1% 、6-14um @Tave>85%
光谱曲线:
微信图片_20200309155256
外   观:
1)无明显凹陷和凸物,双面光面,符合美军标60/40 标准。
 2)平行度:<1arc min
膜层强度:
1)用美军标 800 的 3M 粘拉胶进行迅速拉扯实验,确保膜层无脱落。

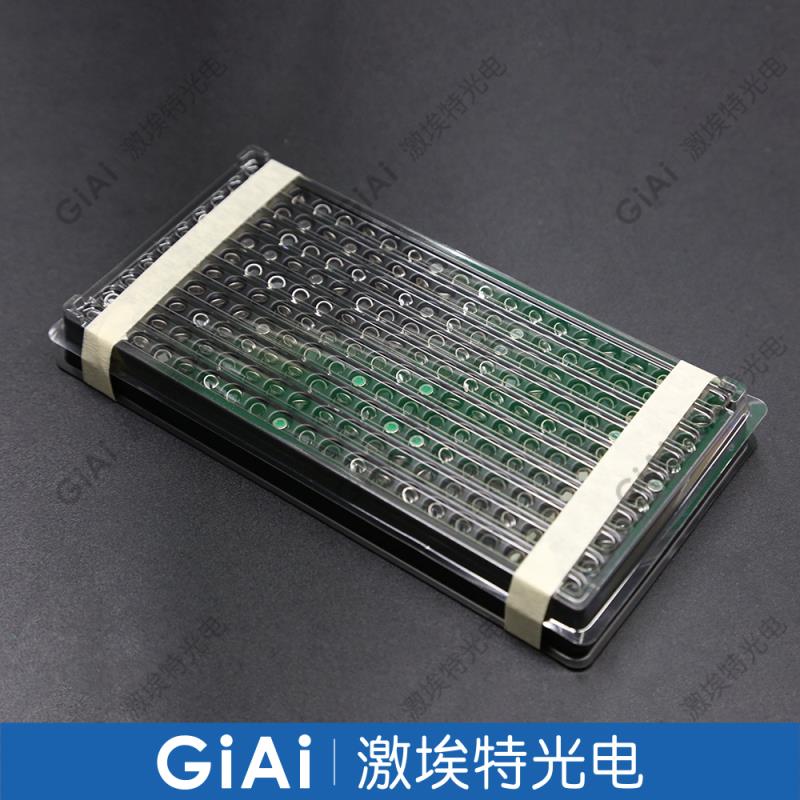

包装方式:
1)镀膜 4 寸或 6 寸的大片直接按照成品尺寸切断,并双面覆膜。
2)每一版用泡棉隔开,并抽真空包装。
 3)根据放入数量每个独立小包装之间再用泡棉隔开。
4)产品与外箱之间用泡棉隔开。
5.5+gm
装配使用方法
1)拆开外包装,取出每个独立包装。
2)撕开其中一面的保护膜
 3)用真空吸笔拿取每个成品硅片进行封装
出货附带资料
1) 产品光谱检测曲线。
2) 出货检验报告。
