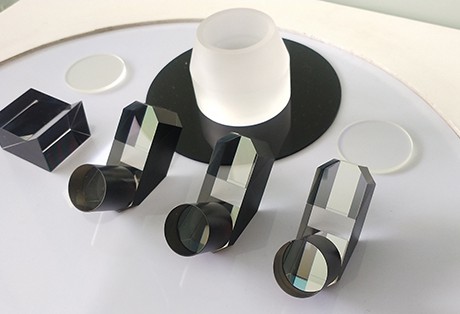

胶合棱镜是把多个不同形状的棱镜胶合在一起,起到光线多次转折的效果。

激埃特光电用独特的胶合技术,不仅做到了多个棱镜的胶合,而且实现了大尺寸棱镜的胶合。

我们可以根据客户的实际需求进行胶合棱镜定制以及设计,欢迎广大客户咨询订购。

光学棱镜胶合工艺是是光学元器件结合工艺中的一种加工方法

(其他两张结合工艺分别是:机械法,光胶法)。

光学棱镜的胶合主要是为了让光学元器件改善光学系统象质,减少光能损失,增加成像清晰度,

保护刻度面,进一步优化加工流程达到设计要求。

光学棱镜的胶合主要是利用光学行业标准用胶(无色透明,在指定的光学范围能透过率大于90%)。

在光学玻璃表面进行光学粘结。广泛的应用用于军用、航天及工业光学中

粘结透镜、棱镜、镜面以及端接或接续光纤。

符合光学粘合材料的 MIL-A-3920军用标准。

光学棱镜胶合工艺是是光学元器件结合工艺中的一种加工方法(其他两张结合工艺分 别是:机械法,光胶法)。

光学棱镜的胶合主要是为了让光学元器件改善光学系统象质,减少光能损失,增加成 像清晰度,保护刻度面,进一步优化加工流程达到设计要求。

光学棱镜的胶合主要是利用光学行业标准用胶(无色透明,在指定的光学范围能透过 率大于90%)。在光学玻璃表面进行光学粘结。

广泛的应用用于军用、航天及工业光 学中粘结透镜、棱镜、镜面以及端接或接续光纤。符合光学粘合材料的 MIL-A-3920军 用标准。

光学棱镜为保证给胶合而得到的光学零件的光学性能和机械性能,胶合层应能达到以下要求

1、透明度:无色、无汽泡、无绒毛、尘粒,水印和油雾等。

2、胶合件应具有足够的机械强度胶层要牢固,无内应力产生。

3、对不应产生表面变形,对于温度、湿度和有机溶剂的影响有足够的稳定性。

4、保证胶合棱镜的平行差和等候厚差,保证胶合透镜的中心误差,保证胶合件的面型 精度。

44

光学棱镜为保证给胶合而得到的光学零件的光学性能和机械性能,胶合层应能达到以下要求:
1、透明度:无色、无汽泡、无绒毛、尘粒,水印和油雾等。
2、胶合件应具有足够的机械强度胶层要牢固,无内应力产生。
3、对不应产生表面变形,对于温度、湿度和有机溶剂的影响有足够的稳定性。
4、保证胶合棱镜的平行差和等候厚差,保证胶合透镜的中心误差,保证胶合件的面型精度。

aa

棱镜可用于以特定角度转折光线。棱镜不仅可以使光线偏移,

还可以用来调整图像方向。棱镜的设计将用来确定其与光线

之间的相互作用方式。当光线入射到棱镜时,光线会先反射在单或多个表面上,

然后才出射,又或者是光线会在其通过基片时被折射。

zz

应用 :显微镜、望远镜目镜、医疗仪器、视觉瞄准、干涉测量、

轴线校准、测距、投影、显示系统、激光追踪、精密校准 。



"鞍山激埃特光电",成立起就建立了高素质的光学工程团队,以及完善的棱镜产线,

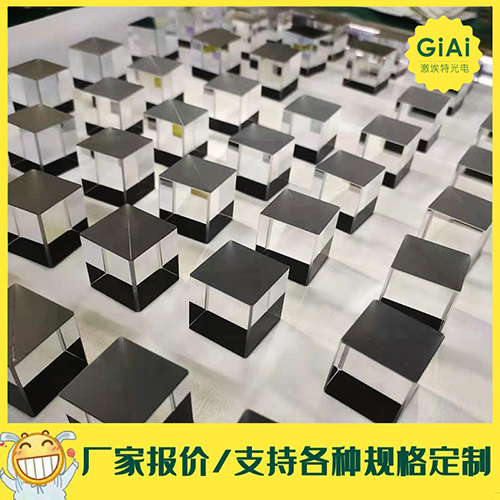

棱镜产品包括:直角棱镜、等腰屋脊棱镜、五角棱镜、施密特屋脊棱镜、楔形棱镜、
异形棱镜、道威棱镜、分光棱镜和其他多面、多边形棱镜等。
普通玻璃棱镜:面精度λ/10;角度精度±1″;光洁度等级(外观)10-5
晶体棱镜:ZnSe/ZnS等:面形精度λ/8;角度精度±3′;光洁度等级(外观)40-20
