产品介绍:

我们常用的工业镜头有:CCTV镜头(视野可以任意调节,适合于大视野),远心镜头(被摄物体精度高,无透视误差),微距镜头(TV低失真-小型,轻量耐振性能好),线扫描镜头(低失真,阴影小抗振好),变焦镜(多款定焦镜头的焦段范围,可随时变换焦距,无需更换镜头),准直扩束镜头(何将光纤内传输光转变成准直光(平行光)紫外镜头、红外镜头和军工镜头等。

镜头的基本功能就是实现光束变换(调制),在机器视觉系统中,镜头的主要作用是将目标成像在图像传感器的光敏面上。镜头的质量直接影响到机器视觉系统的整体性能,合理地选择和安装镜头,是机器视觉系统设计的重要环节。

产品展示:

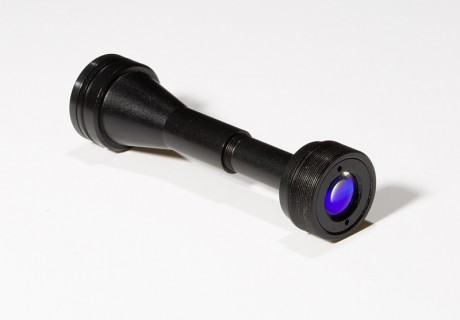

工业镜头 (1) 工业镜头 (2) 工业镜头 (3) 工业镜头 (4)

镜头结构设计

指标要求:

焦距 后截距 光学结构 光谱范围 视场 光纤端面 调焦类型
40mm 10.6mm 4片4组 380~780nm 27mm 4.1~5mm(均匀) 定焦镜头



产品应用领域  :

广泛应用于监视工作、自动划片机、自动丝印机、液晶显示检测设备、定焦镜头、三维光学显微测量仪、彩印线扫检测系统、光度立体技术、自动机械臂手等领域。



应用案例 :



自动机械臂手

自动机械臂手

精密检测设备

精密检测设备


自动划片机



了解工业镜头的四大参数

工业镜头

工业镜头是运用于工业自动化领域的摄像或摄影镜头,主要作用是进行光学成像。

工业镜头是机器视觉中必不可少的核心基础硬件,对成像的质量有关键影响。可以分为fa镜头(也有称CCTV镜头)、变倍镜头(有手动也有自动)、远心镜头(一般有物方远心和双远心)等。



基础参数



1.工作距离WD:指镜头下端到物体表面的距离。

机器视觉光学系统所需要的空间,不仅要考虑相机镜头组本身的长度,还要留下镜头的工作距离。如果空间无法满足这两者之和,应该立即考虑棱镜改变工作方向,或是重新定制光学系统。





2.焦距:镜头到成像面的距离。

3.景深DOF:镜头能够看清的纵深范围。





景深与焦距的关系是:焦距越长,景深越小;焦距越短,景深越大。

景深与工作距离的关系是:工作距离越短,镜头离物体越近,景深越小,反之则越大。



4.视野FOV:指镜头能够看到的最大范围。简单来说就是镜头能够正常进行检测工作的区域。



对于大面积检测,选择大视野的镜头能够显著地节省检测成本。但是选择时也要兼具分辨率,大视野很容易发生视野边缘灰度值不足的情况,一定要找激埃特光电专业光学定制!
