产品介绍:

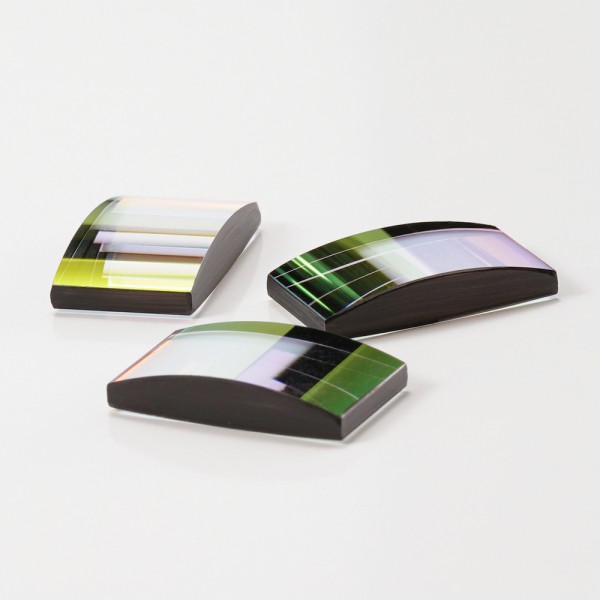

平凸柱面透镜会将入射光线聚焦到线上,焦距为正,由一个平面和一个凸柱面组成,常用于将平行或发散光束聚集到线上或改变像的宽高比。传统的球面透镜对入射光在两个方向上的作用是对称的,而柱面透镜对入射光只有一个方向上的光线起作用,典型的应用是用一对柱面透镜实现变形光束的整形,一对正柱面透镜可以用于准直和圆形化激光二极管的输出;另一个可能的应用是用单个柱透镜将发散的光束聚焦到探测器阵列上。为了最小化球差,当将准直光束会聚成一条线时,应将准直光入射到透镜的曲面上,而当准直线光源时,应将线光源入射到透镜的平面。



柱面透镜原理  :

柱面透镜是 X 轴和 Y 轴上半径不同的一种透镜,因此透镜的形状为圆柱形或半圆柱形,而且只有单一光轴有图像放大倍率. 柱面透镜 通常用作激光线发生器,以调节图像高度大小,或在成像系统中校正像散.

平凸透镜



指标要求:

    指标     高精度     常规精度
      光洁度       40-20 S/D       60-40 S/D
      直径,L/H公差       +0/-0.1mm       +0/-0.2mm
      倾斜公差       +/-0.1mm       +/-0.2mm
      楔角公差 <7弧分 <15弧分



产品应用领域  :

广泛应用于线聚集系统、电影摄放系统、传真机和印刷排版的扫描成像系统,以及医疗领域的胃镜、腹腔镜,汽车领域的车载视频系统,同时在线性探测器照明、条形码扫描、全息照明、光信息处理、计算机、激光发射,强激光系统和同步辐射光束线中,在大功率激光谐振腔的腔片和长距离线干涉仪等高精度测试仪器和装置中。

应用案例 :

胃镜仪器

胃镜仪器

条码扫描仪

条码扫描仪

扫描成像系统

扫描成像系统
