衍射光栅是光学元件的总称,这些光学元件用于通过光栅状图案通过衍射产生干涉条纹。

在许多情况下,格子图案由与微米级的周期平行排列的线性不规则物组成。但是,周期,材料,图案厚度(凹凸的厚度差)等根据用途和所使用的波长范围而适当地变化。

衍射光栅是一种光学元件,它将能量衍射成其组成波长。

衍射光栅的槽密度、深度和轮廓决定了衍射光栅的光谱范围、效率、分辨率和性能。通常有两种不同类型的衍射光栅-直纹光栅和全息光栅。全息衍射光栅是使用干涉光刻技术制作的,它可以产生光滑的沟槽表面,并消除直纹光栅中的周期性误差。

衍射光栅可以是反射光栅或透射光栅。最常见的衍射光栅类型是平面光栅和凹面光栅,尽管它们也可以是其他轮廓,如凸面或环形,具体取决于应用。

透射光栅通常带有防反射涂层。衍射光栅可以具有正弦或闪耀轮廓。正弦光栅的效率通常低于闪耀光栅,但其光谱覆盖范围通常更广。闪耀光栅具有“锯齿”轮廓,通常提供更高的效率。

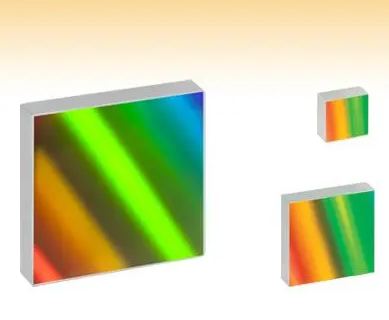

激埃特光电专业生产光栅,光栅产品包括:平面刻划光栅,平面全息光栅,透射光栅,罗兰圆凹面全息光栅,Ⅳ型凹面全息光栅

u=3660782326,2734977497&fm=224&app=112&f=JPEG

订购一个平面光栅时,请使用下面的示例格式:

P 1200 W x H x Thk 700-900 nm (TM TE)/2 (-1) constant deviation angle 10°P 1200长X宽X高700-900 nm(TM TE)/ 2(1)10°恒定偏差角

1. P为Littrow光栅平和L(可选信息)

2. 1200是槽形密度(槽频率)在沟槽/毫米

3. W与光栅槽平行的毛坯尺寸mm

4. 在毫米垂直于光栅槽的空白维度

5. THK是毫米的板材厚度

6. 700-900 nm是理想的优化范围。也可一个特定的波长或波长范围达到峰值

7. 平均(TM TE)/ 2(1)所需的偏振状态和衍射光栅应优化。还可以商标

8. 恒定偏差角10度是配置光栅应优化。一个恒定的入射角°也可以。槽密度从300个槽/毫米到4200个槽/毫米。spectrogon生产600线/毫米3600线/毫米的定期。 2000 nm从紫外到约2000纳米的波长范围
