产品介绍:

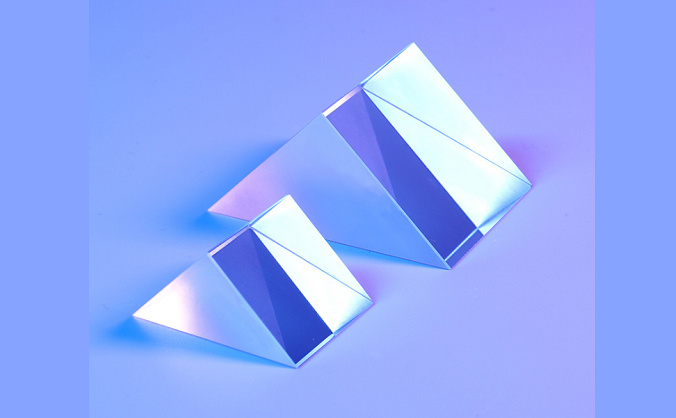

直角棱镜通常用于将光路进行90度转折,根据棱镜方位,像面可被反向,而左右不发生变化。

如果一个直角棱镜旋转90度,通过棱镜观察像面将会成正立的,但是左右会反向。直角棱镜

也可以用于胶合分光镜,通过镀分光膜可实现分光效果,以及偏振分光。

q



直角棱镜利用临界角特性,高效地内部全反射入射光是直角棱镜的基本功能之一。

直角棱镜使用时,通常镀一些光学膜。 直角棱镜本身有较大的接触面积以及有45°,

90°这样典型的角度,所以,和普通的反射镜相比, 直角棱镜更容易安装,

对机械应力具有更好的稳定性和强度。



棱镜和直角棱镜定义

棱镜,是一种由两两相交但彼此均不平行的平面围成的透明的多面体,用以分光改变光的路

径或使光束发生色散,由透明材料如玻璃、水晶等制成。直角棱镜是直角三棱柱,即上下面都

是直角三角形的棱镜。可以使光路偏转90°或180°,光路偏转的角度取决于以该三棱镜的哪个

面做为入射面。

光学棱镜

QQ截图20210105132004 QQ截图20210105131954 、

QQ截图20210105131948
直角棱镜
面形精度:λ/10@633nm
表面光洁度:60/40,40/20
通光孔径 gt;90%
镀膜:不镀膜或镀银铜加喷漆保护
倒角:0.2×45°
其它倒角:保护性倒角

技术要求

公差范围

尺寸范围

1-400mm

尺寸公差

+0/-0.05mm

角度公差

±2”-±5’′

表面质量

40/20

表面精度

λ/10 per @633nm

倒边

0.1-0.5mm

材料

光学玻璃或红外光学材料

镀膜

可见光波段或红外波段
具体规格不一一列举。可根据客户要求订制产品,欢迎来电话或来邮件咨询!

产品应用:相机,投影机,潜望镜,望远镜,显微镜,指纹仪,水准仪,瞄准镜,

                     太阳能转换器,测量仪器,光学设备,医疗仪器,激光治疗设备

产品材质:K9,石英玻璃

倒角:保护性

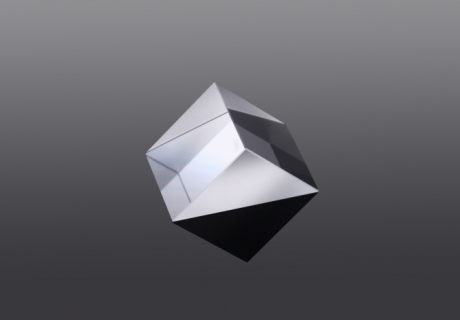

tir棱镜,由是2块三角棱镜,一般一块棱镜斜边发生全反(照明光束全反),用来分离/改变

在数字投影系统里的光路径,照明光束和成像光束。使用DLPTM技术,通常应用在系统中。

QQ截图20210105131739

QQ截图20210105132004

优点:

有用区域上方的气隙一致;

良好的几何尺寸和表面平度

可见光范围内较高的传送率

涂层可靠性

系统组装容易

稳定和坚固的结构

允许小型化

材质型号A=B=C(mm)公差角度公差
K9 RAP05K93M 5.0±0.1±3′
K9 RAP05K93M 10.0±0.1±3′
K9 RAP12.7K93M 12.7±0.1±3′
K9 RAP15K93M 15.0±0.1±3′
K9 RAP20K93M 20.0±0.1±3′
石英玻璃RAP25.4S23M 25.4±0.1±3′
石英玻璃RAP05S23M 5.0±0.1±3′
石英玻璃RAP05S23M 10.0±0.1±3′
石英玻璃RAP12.7S23M 12.7±0.1±3′
石英玻璃RAP15S23M 15.0±0.1±3′
石英玻璃RAP20S23M 20.0±0.1±3′
石英玻璃RAP25.4S23M 25.4±0.1±3′
