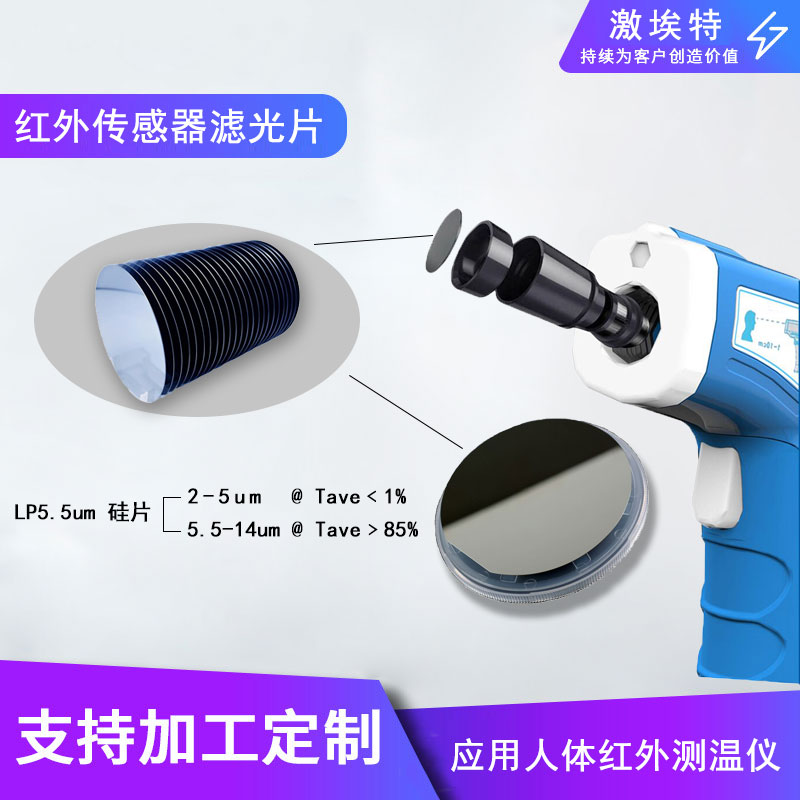

红外线测温仪的原理:

红外滤光片式温度计由光电探测器、光学系统、信号处理、信号放大器、显示输出等组成,反馈源和被测物体的辐射线

经调制器调制后输入红外探测器,反放大器放大两个信号的差,控制反馈源的温度,使反馈源的光谱辐射与目标的光谱辐射相同。



红外传感器滤光片主要采用单晶硅为基片,通过在基片上交替镀制不同折射率和厚度的材料薄膜,

使基材具有长通、短通,带通,增透,反射等功能。同时单晶硅片具有良好的红外光谱特性以及物理性能。

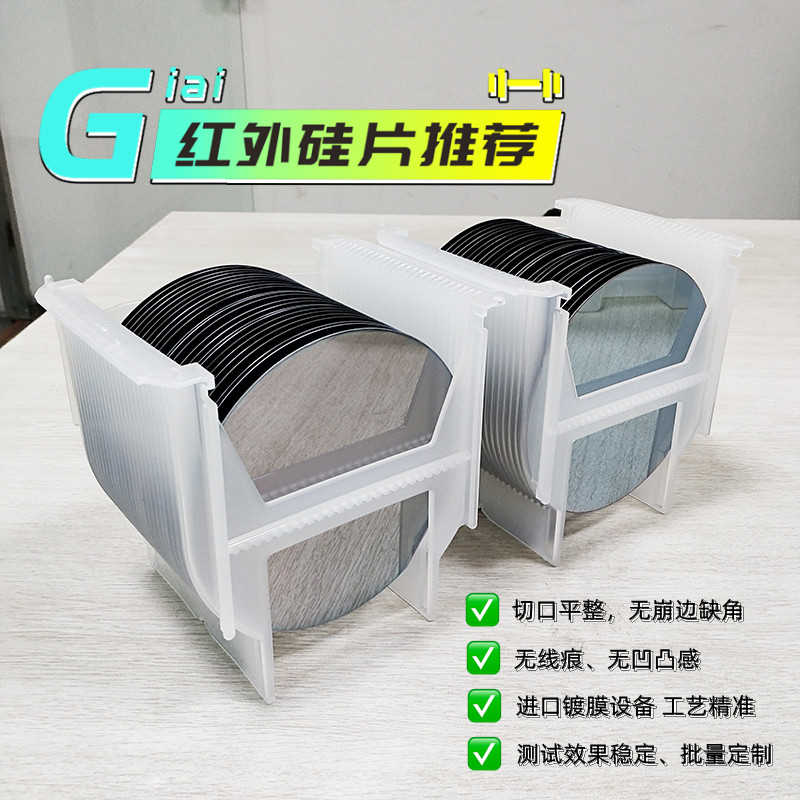

红外硅片 (2)

1. 品 名: LP5.5um硅片

2. 内 部 编 号:GIAI-红外 5.5um 长波通

3. 基 板 材 质: 单晶硅

4. 成 品 尺 寸: 2.8*2.8*0.5mm

2.9*2.9*0.5mm

3.0*3.0*0.5mm



镀 膜 尺 寸: 4 寸(直径 100mm) & 6 寸(直径 150mm)

成品尺寸公差:0/-0.15mm

成品厚度公差:±0.05mm

5. 光 学 特 性: 2-5um @ Tave<1%

5.5-14um @ Tave>85%



红外测温滤光片

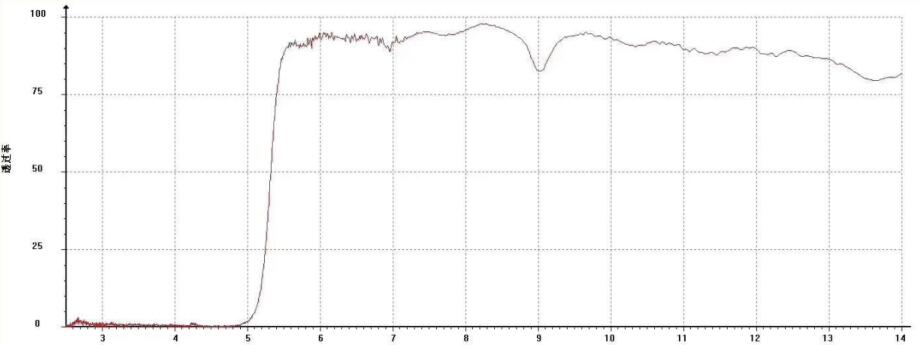

6. 光 谱 曲 线:

QQ截图20200313085320



7. 外 观: 1)无明显凹陷和凸物,双面光面,符合美军标60/40 标准。

2)平行度:<1arc min

8. 膜 层 强 度: 1)用美军标 800 的 3M 粘拉胶进行迅速拉扯实验,确保膜层无脱落。

9. 包 装 方 式: 1)镀膜 4 寸或 6 寸的大片直接按照成品尺寸切断,并双面覆膜。

2)每一版用泡棉隔开,并抽真空包装。

3)根据放入数量每个独立小包装之间再用泡棉隔开。

4)产品与外箱之间用泡棉隔开。

10. 装 配 使 用 方 法: 1)拆开外包装,取出每个独立包装。

2)撕开其中一面的保护膜

3)用真空吸笔拿取每个成品硅片进行封装

车间 小

鞍山激埃特拥有一批经验丰富、优秀的研发工程技术团队和优秀的熟练工人,现产品工艺不断完善,实现了大规模光学产品的生产。

激埃特光电特色产品有: 光学透镜,光学棱镜,OGS玻璃,触控屏面板玻璃,丝印钢化玻璃,柱面镜,红外锗透镜,红外硅透镜,

硒化锌透镜,氟化钙,氟化钡,氟化镁,蓝宝石以及各种:光学滤光片,窄带滤光片,红外带通滤光片,陷波滤光片,中性密度滤光片,

衍射光栅,增透玻璃,前表面反射镜,分光镜,偏光片,激光窗口镜等光学元件。



产品批量应用:各种镜头,CO2激光打标,激光切割,激光焊接,红外热成像,光电传感器封装,以及生物识别系统的指纹考勤机,

人脸识别考勤机,掌纹扫描仪,静脉识别仪,智能识别监控系统,金融防伪油墨识别系统,智能灯具,卫橱感应设备,

舞台灯光及激光演示系统,微型投影光学器件,体感游戏,多点触控应领域,激光美容仪IPL,激光测量,条码扫描,仪器仪表,

激光器以及荧光显微镜,医疗仪器及医疗光学器件。

QQ图片20200324152414

公司采用国际先进的ISO9001质量管理体系,产品通过SGS认证,符合ROHS指标要求,对客户平等对待,合作创新,互惠互利,价格适宜,

交期快捷,品质稳定,服务周到。我们本着"精心设计,精工制作,精益求精,精诚服务"为宗旨,以成为光电行业的供应商为目标,

并以客户满意为标准,以客户要求为导向,以产品质量求生存,为客户提供更好的产品解决方案,让您的仪器性能更加卓越。
