1.平凹透镜介绍:

平凹透镜是将平行光向外发散。平凹静的焦距为负,球差也为负,可用于校正其他透镜的相差、球差、慧差、畸变。与平凸镜类似,曲面一侧一般对向远的物面或无穷远。

是一种焦距为负的负透镜,平行光束入射到平面凹透镜上后会发散。出射光线不能汇聚成一个点,而是从位于物理空间中的虚像点发散。当共轭比大于5:1或小于5:1时,平凹透镜为减小球差、彗差和像差的更佳形状的负透镜。

平凹透镜的凹面应朝向物体,但应用于高能激光系统时,应朝相反方向放置,以减少残留的反射光从表面聚集的可能性。平凹透镜一侧为球面,另一侧为平面。中间比两侧薄。

2.平凹透镜的特点

平凹透镜一侧凹,一侧平,焦距为负。通常它用于光束准直、增加(减少)焦距或扩大(减少)图像。为了获得较小的球差,入射光束准直时,准直光束应入射到平面凹透镜的凹面上。

平凹透镜具有负焦距,通常用于成像或光束准直等应用。镀膜镜片也广泛用于可见光和近红外应用。常规镜头尺寸有:25.4mm、50.8mm,可根据客户项目要求定制双凸透镜

产品介绍:

平凹透镜(Plano Concave Lenses)将一束平行光转化成发散的光线,发散的光线反向聚焦于平凹透镜的虚焦点处,焦距为负,其中一面为平面,另一面为凹面。平凹透镜可从虚焦点处发散一束准直光束,通常用在伽利略型扩束器中。使用时,凹面面向入射光方向,将平面的那一面朝向要处理的焦平面。平凹透镜具有负焦距和负的球差,可以用来抵消系统中其他透镜的像差。



常规型号(参考数据)  :

直径(mm) 聚焦(mm) 后聚焦(mm) 中心厚度(mm) 边缘厚度(mm) 曲率半径(mm)
9.0 -27.0 -28.3 2.0 2.7 -13.9
12.7 -25.0 -27.0 3.0 4.7 -12.9
12.7 -30.0 -32.0 3.0 4.4 -15.4
12.7 -50.0 -52.3 3.5 4.3 -25.7
25.0 -75.0 -77.3 3.5 5.6 -38.6
25.4 -50.0 -52.3 3.5 6.9 -25.7
25.4 -75.0 -77.3 3.5 5.6 -38.6
25.4 -100.0 -102.6 4.0 5.6 -51.5
50.8 -100.0 -102.6 4.0 10.7 -51.5
25.0 -150.0 -125.6 4.0 8.3 -77.2



产品指标:

平凹透镜

•焦距 : ±1%

•厚度公差:±0.02mm

•尺寸公差:±0.02mm

•面   型:λ/10

•表面质量:40/20 or better

•偏   心:<3arcmin

产品应用领域  :

广泛应用于负透镜、 成像透镜、 扩束透镜、 缩束透镜、 光束准直透镜、 发散准直光束、准直发散光束,应用领域:望远镜、近视镜、照相机镜头、显微镜、放大镜、光接收器和聚光镜等。



平凹透镜是由一个平面和一个凹球面加工而成。它们形成负焦距。平凹透镜在系统中经常用于光线扩束或增加焦距长度。



平凹透镜具有负焦距,能发散准直光束。在这种情况中,应将透镜的曲面朝向光源,以小化球差。另外,它们能够补偿光学系统中其他透镜带来的球差。



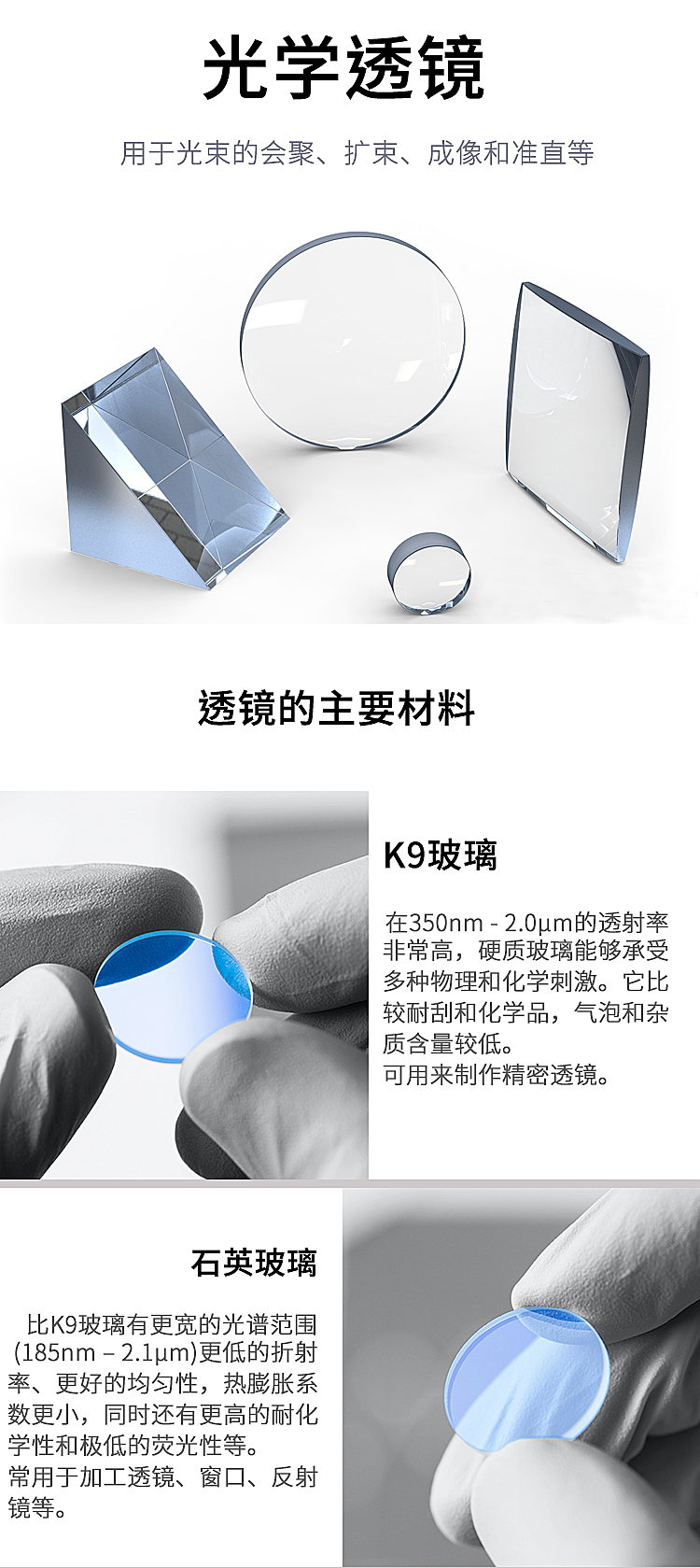

激埃特光电生产的平凹透镜通常是用K9玻璃制成,它们的增透镀膜是针对400~700纳米、650-1100纳米、1050-1700纳米的波长范围。



也有采用紫外熔石英为基材加工,当采用紫外石英为基材时,在紫外区域有很好的透过率和较低的热膨胀系数,可镀紫外AR膜配合特殊情况下使用。



鞍山市激埃特光电有限公司,能够加工多种规格、半径、基底材料不同的平凹透镜(平凹球面透镜)



材料:光学玻璃、 H-K9L(N-BK7)紫外熔石英(JGS1,康宁7980)、红外熔石英(JGS3,康宁7978)以及氟化钙(CaF2)、氟化镁(MgF2)、氟化钡(BaF2)、硒化锌(ZnSe)、锗(Ge)、硅(Si)等晶体材料

曲率半径: ±1mm — ±50000mm±1%

外圆:1mm — 600mm±0.1mm

中心厚度公差: ±0.1mm(我们可加工到±0.01mm)

中心偏差: 3 -5 分 (我们可加工到30秒)

表面精度: λ/4(我们可加工到1/10λ)

表面质量: 40/20(我们可加工到10-5)

有效口径: 90%

镀 膜: 按客户需求可进行镀膜

另外,我们有K9、石英、氟化钙等材料的平凹透镜上千种现货库存,价格优惠,质量优良可以满足您少量订购的需求。
