产品参数

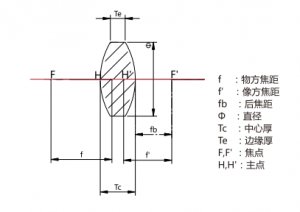

双凸透镜产品参数



常规型号
直径(mm)
焦距(mm)
后焦距(mm)
中心厚度(mm)
边缘厚度(mm)
曲率半径(mm)



6.010.09.22.41.59.9
6.012.011.22.31.512.0
9.020.019.02.81.820.1
12.715.013.44.71.814.6
12.725.023.83.41.825.2
12.730.028.93.11.830.4
12.750.049.12.61.851.1
25.425.422.29.01.824.5
25.440.037.96.12.040.1
50.8150.0147.67.23.0153.3

在光学行业,光学透镜是最常见的光学元器件,而凸透镜尤为常见,应用也比较广泛。具体什么是凸透镜呢?

具体的概述是怎么样的呢?下面赓旭光电小编和您一起来学习一下。 凸透镜是中央较厚,边缘较薄的透镜,

凸透镜具有汇聚光线的作用,因此也会叫汇聚透镜,正透镜。这种透镜一般有双凸透镜,

是两面凸的透镜;还有平凸透镜,是一面是凸面,而另一面是平的光学镜片;凹凸透镜,是一面为凸面,另一面为凹面的透镜。

000026

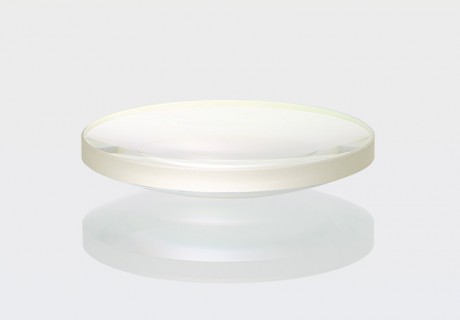

双凸透镜白底图2 双凸透镜白底图5 双凸透镜白底图6

下面激埃特光电光电小编和您一起来学习凸透镜的成像原理是怎么样的。

一般凸透镜成像规律是指物体放在焦点之外,在凸透镜另一侧成倒立的实像,实像有缩小、等大、放大三种。

物距越小,像距越大,实像越大。物体放在焦点之内,在凸透镜同一侧成正立放大的虚像,物距越小,像距越小,

虚像越小在光学中,由实际光线汇聚成的像,称为实像,能用光屏呈接;反之,则称为虚像,只能由眼睛感觉。

在讲述实像和虚像的区别时,往往会提到这样一种区分方法:“实像都是倒立的,而虚像都是正立的。

”所谓“正立”和“倒立”,当然是相对于原物体而言的。 一般将凸透镜两个球面的球心的连线称为此透镜的主光轴,

因此将平行光线平行于主光轴射入凸透镜,光在透镜的两面经过两次折射后,集中在轴上的一点,

此点叫做凸透镜的焦点,凸透镜在镜的两侧各有一实焦点,如为薄透镜时,此两焦点至透镜中心的距离大致相等。

凸透镜之焦距是指焦点到透镜中心的距离,通常以f表示。凸透镜球面半径越小,焦距越短。凸透镜可用于放大镜、

老花眼及远视的人戴的眼镜、摄影机、电影放映机、显微镜、望远镜的主轴:通过凸透镜两个球面球心C1、C2的直线叫凸透镜的主光轴。

光心:凸透镜的中心O点是透镜的光心。 焦点:平行于主轴的光线经过凸透镜后会聚于主光轴上一点F,这一点是凸透镜的焦点。

焦距:焦点F到凸透镜光心O的距离叫焦距,用f表示。 物距:物体到凸透镜光心的距离称物距,用u表示。

像距:物体经凸透镜所成的像到凸透镜光心的距离称像距,用v表示。 成像公式:1/u(物距)+1/v(像距)=1/f(透镜焦距)

因此我们都可以根据已知的焦距、像距计算出物距。
