一、光学棱镜对光线的作用

当一束单色光从空气发到玻璃棱镜的一侧时，经过两次折射并从另一侧发出后，将偏向棱镜的底面。

1.在两次折射之后，后续传播方向与原始传播方向之间的夹角θ为偏转角。

2.在相同入射角的情况下，偏转角θ与棱镜材料的折射率有关。折射率越大，偏转角越大。

3.穿过棱镜后，光线朝着底面偏转，并通过棱镜看物体，您看到的是物体的虚像，该虚像偏移到棱镜的顶角。

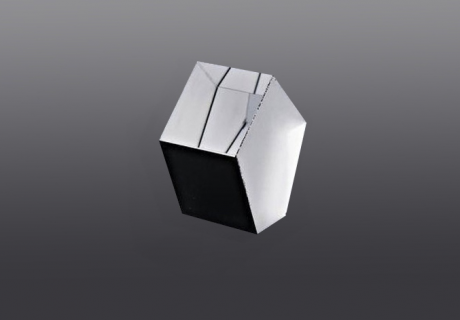

五角棱镜的特性是光线由90°角的任一面垂直入射，然后经其45°角的两个面反射，从90°角的另一面出射，入射光线和出射光线等于90°角，

这样应用五角棱镜可把光轴转过90°。最近以来，利用五角棱镜的这个特性进行大平面的平面性测量  ，即把五角棱镜绕水平轴作旋转

时出射光线在垂直面内扫出一个平面，反之绕垂直轴旋转，可测定水平面内的平面性，当采用激光作光源时，由于激光射程远，

便可以扫出一个很大的平面，这对于用作房屋建设、大工程建设中的平面性测量显然是简单方便而又精度高的，因此五角棱镜的需要愈来愈多。

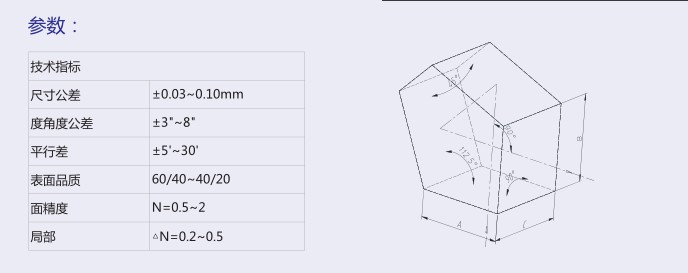

五角棱镜光束转向角为 90° ，所成的象既无旋转也无镜面反射。棱镜以反射面交棱为轴旋转时，对于所有入射光线光束转向角均为 90° 。棱镜的运动也改变不了棱镜的这个性质。它是水准仪、测距仪等测试仪器的关键部件，也可作为对准器的旋转反射镜，同时也是必不可少的光学工具。 材料： K9，未镀膜

通过镜面的2次反射，使镜面对称的反射图像变换为与物体相同的正立图像。 在照相机进化为数码相机之前，为了使图像不形成镜面对称，使用五角棱镜将物体发出的光线直角偏转。 也作为激光喷墨器的直角标。

· 即使进入棱镜的入射角有些改变，相对入射光线总是以90°射出。

· 与使用2个反射镜相比，使用棱镜的内部反射不会产生角度的偏离，整体结构紧凑。
